纜索護欄是柔性護欄的主要代表形式，是一種以數根施加初張力的纜索固定于立柱上而組成的護欄結構，主要依靠纜索的拉應力抵抗車輛的碰撞，并吸收碰撞能量。纜索護欄對失控車輛入侵角的適應范圍廣，對肇事車輛進行攔阻時車輛的減速度小，有利于保障車上乘員的安全。目前常見的纜索護欄型式如圖1所示，由端部結構、中間端部結構、中間立柱、托架、纜索和索端錨具等組成，此類型的纜索護欄一般作為路側護欄使用。該型式護欄因其端頭基礎較大，會對中分帶綠化植物的生長構成較大的影響，特別是在寬度較窄的中分帶較難布設。
為適應中分帶防撞的要求，克服普通纜索護欄的缺陷，緊湊型纜索護欄應運而生。較普通纜索護欄，緊湊型纜索護欄采用“強索弱柱”結構，縮小端頭尺寸的同時能達到A級防撞等級，并可實現雙向防護。其端頭寬度為22.4 cm，中間標準段寬度約為15 cm，可為中間帶寬度受限的路段提供隔離和防撞功能，豐富了一級公路中間帶護欄的選擇余地。
2緊湊型纜索護欄的組成及防護機理
2.1緊湊型纜索護欄的組成

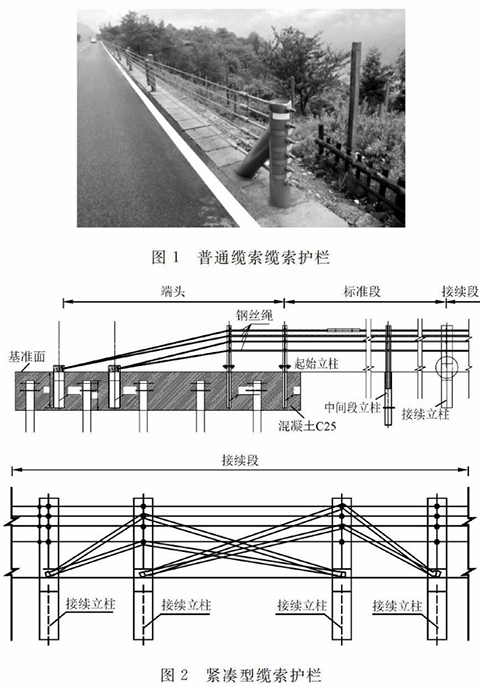

緊湊型纜索護欄（圖2）主要由端頭、接續段、中間立柱、纜索及其他構件所組成[34]，各部分構件詳細介紹如下。

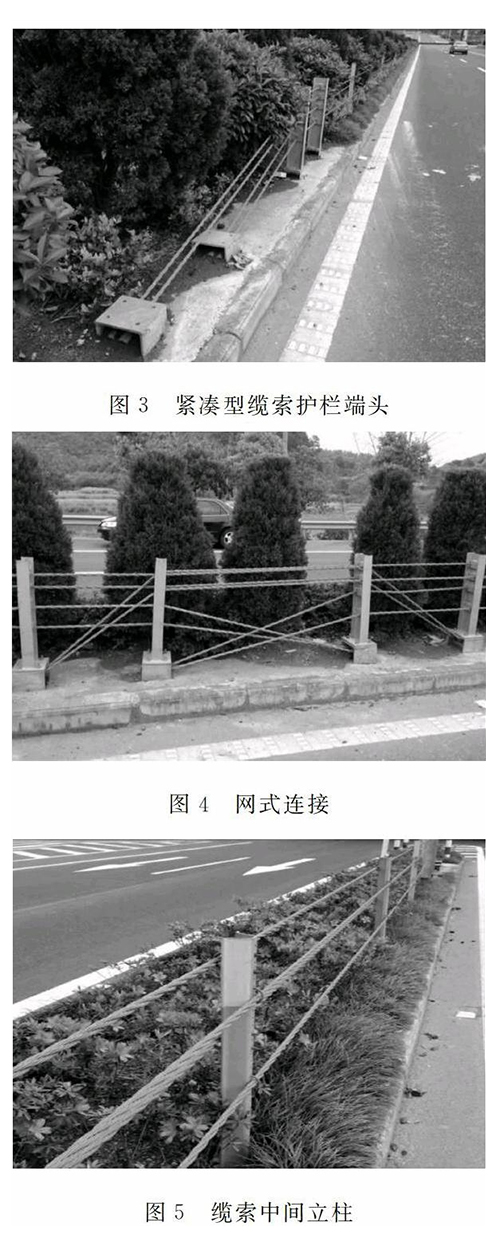

（1） 緊湊型纜索護欄端頭（圖3），系承受纜索張拉力和失控車輛碰撞力的主要結構，由起始立柱、拉緊連接套件和混凝土基礎組成。纜索端頭立柱采用H型鋼構件，立柱下部為鋼構件套管，立柱與套管通過螺栓連接，4根纜索斜拉錨入基礎端頭?；A(chǔ)下部為鋼筋混凝土結構，并采用打入式鋼管樁進行基礎加固。
（2） 接續段的連續方式有2種，即網式連接（圖4）和端式接續，需根據實地情況選擇合適的接續方式。當連續段的長度超過300 m時，應增設接續端頭；如果部分路段小于一般最小半徑，凹型豎曲線底部路段均應根據實地情況加設中間連續端頭。
（3） 纜索中間立柱應采用加工后的異型鋼構件（圖5），立柱間距為2～3 m。纜索固定位置預留調節孔，可根據需要進行高度調節，滿足路面加鋪及養護需要。
（4） 纜索4根，采用3股7芯交織纏繞方法，直徑為18 mm，非等距間隔，連接部采用加工后的鋼掛鉤、錨具等構件。
2.2緊湊型纜索護欄的防護機理
護欄須具有足夠的力學強度來抵擋車輛的碰撞，也就是要求護欄具有足夠的剛度。但從保護乘員免受傷害或減輕傷害程度的方面考慮，護欄的剛度不能過大，要具有良好的柔韌性。而緊湊型纜索護欄在這兩項互相矛盾的要求中取得了較好的平衡點。緊湊型纜索護欄采用了特殊的“強索弱柱”型結構設計，其主要受力作用于兩端的端頭上；纜索采用高強度的護欄專用鋼索，中間立柱采用特殊的型鋼，型鋼結構決定了其強度沿纜索方向較弱，與纜索垂直方向較強。纜索初始張拉力較高，因此具有較高的力學強度，能夠抵擋車輛的碰撞，同時纜索形成的防撞面，可以在很大程度上阻擋車輛穿越、翻越或騎跨中間帶。當失控車輛同緊湊型纜索護欄碰撞時，由于纜索具有良好的柔韌性，具有較大的緩沖，在碰撞過程中纜索護欄通過自身的變形吸收能量且接觸時間較長，碰撞能量基本被護欄柔性地完全吸收，從而保護乘員免受傷害或減輕傷害程度；碰撞過程中，纜索的連續變形引導失控車輛逐漸回到原車道。
